水冷热/液冷板性能测试机
1 背景介绍
现代工业,因功率产生能量,借以推动产品、系统、设备等等的运作;热量则在多数时候是伴随而生的负产品,消除热量影响,成为保持产品、系统、设备的稳定运行的必要操作。
散热模组因应而生,它指的是运用于系统、装置、设备等散热用途的模组单元,包含散热模组(含风扇)、热管、热板、TEA模组、水冷循环及各种热导体等等。对于散热产品而言,在生产制造过程中、对其散热效能的检测也是其在研发、制造、品质管理等环节中不可或缺的重要组成部分。
本公司热阻检测系统专业针对各类散热产品,热效能检测,可检测产品包含:散热模组(含风扇)、热管、热板、TEA模组、水冷循环及各种热导体等等。
系统测试项目设定科学、合理、专业;系统使用简捷、直观。测试结果自动存储,方便分析取用。
2 测试原理
当热量在物体内部以热传导的方式传递时,遇到的热阻称为导热热阻,热阻值用于量化表示产品散热性能。热阻测试即针对各类散热产品散热性能的检测。其加测原理为:
热阻值RTH=(Tc-Ta)/Qc,
其中Tc为热块和产品接触面的温度(可以取多个温度点平均值),Ta为环境温度(也可以取多个温度点平均值),Qc为通过产品传递的功率。
3 系统主要特点
⑴参照客户要求系统设定;
⑵界面简洁直观,操作过程简易,测试规格设定灵活;
⑶针对客户不同检测产品、量身订制测试系统,包含测试软件提供下压气缸和治具平台;
⑷测试系统中设定好相应的规格参数之后,作业员只需要按下启动测试按钮,系统会自动对散热器的性能做出检测,输出PASS或NG信号,操作简单、高效;
⑸机种规格设置及硬件配置文件独立且可移植; 机种设置个数无限制;按规格名称自动排序; 测试数据按机种每天存盘为不同的文件,便于查询和管理;
⑹测试结果如有需要可增加,测试结果上传服务器功能;
⑺系统中可对每个步骤操作自由设定权限,对控制箱的端口自由选用,通讯参数自由设定,规格参数自由设定;
⑻机种规格中可以自由选取判定条件,并作为产品PASS或FAIL的判定依据,也可以同时选取多个判定条件来共同判定,只有多个条件同时满足才会是PASS产品;
⑼规格设定中可以自由设定时间,在整个测量过程中较后一段时间取平均值来作为判定依据,大大降低了各种误判的可能性;
⑽各个测试通道相互独立无干扰,各个通道可选择测试不同机种。
4 系统主要指标

⑴测量范围及精度相关

4.1 测量范围及精度相关

⑵温度采集模块ZMM.8002A指标

4.2 温度采集模块ZMM.8002A指标

⑶电压采集模块

4.3电压采集模块

⑷系统软件界面

4.4系统软件界面

测试程序编辑界面

测试程序编辑界面

5 产品整体外观设计

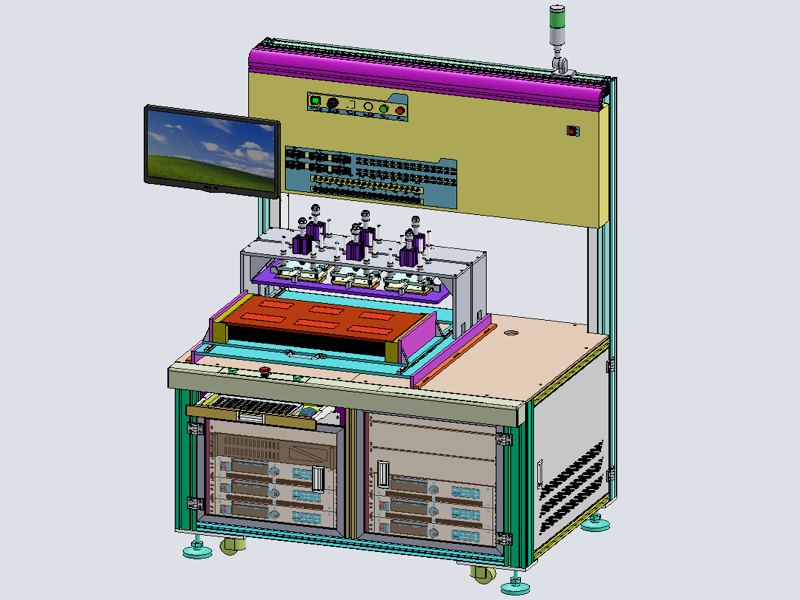

轴测图

轴测图

外观

设备各视图2

外观图

单通道接插件区域

单通道接插件区域

控制面板区域

控制面板区域
